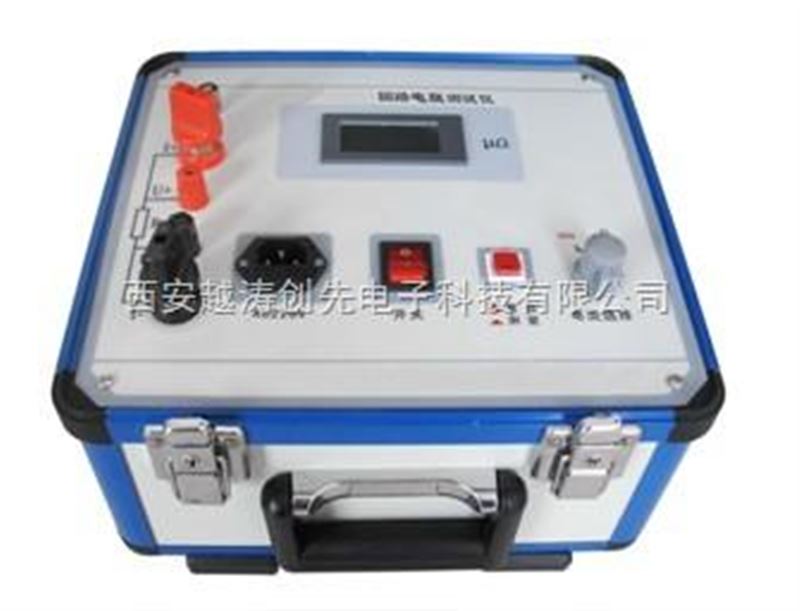

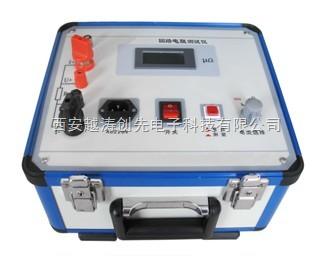

回路电阻测试仪

回路电阻测试仪

产品简介目前，接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥，而这类电桥的测试电流仅m*，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500KV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。 该仪器是根据中华人民共和国电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。其测试电流采用国家标准推荐的直流100A和200A。可在电流100A的情况下直接测得回路电阻，也可以在电流200A的情况下直接测得回路电阻，zui后的测试结果都用数字显示出来。该仪器测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

回路电阻测试仪  产品特征 1. 大电流：采用电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头 氧化膜，得到良好的测试结果。 2. 抗干扰能力强：在严重干扰条件下，液晶屏zui后一位数据能稳定在±306个字范围内，读数稳定，重复性好。 3. 使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时品接插件的使用增强了抗振性能。 4. 携带方便：采用便携式设计，体积小、重量轻。面板与机箱成一体结构，具有很好的抗震性。

  产品参数 1. 测量范围：1～1999μΩ。 2. 分 辨 力：1μΩ。 3. 测试电流：DC 50A、100A两档固定输出。 4. 测量精度：0.5%±1d。 5. 工作方式： 连续。 6. 工作电源：AC220V±10% 50Hz。 7. 工作环境：温度- 10℃～40℃ 湿度：≤80 %RH。 8. 体积：380mm×350mm×260mm 9. 重量：5kg（不含附件）。
