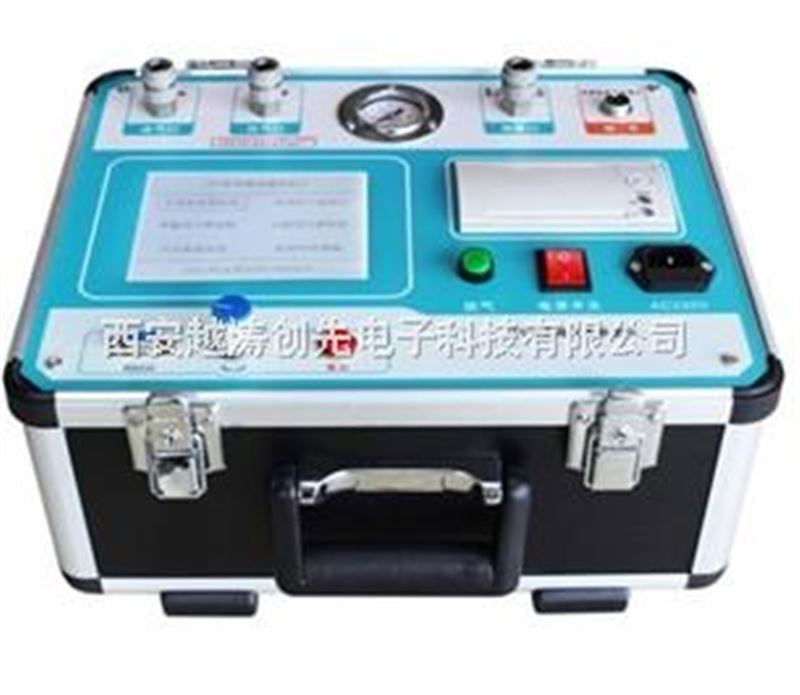

SF6密度继电器校验仪

SF6密度继电器校验仪

产品简介 1. 进行密度继电器校验的必要性 SF6开关是电力系统广泛使用的高压电器，SF6开关的可靠运行已成为供用电部门zui关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行安全。现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备预防性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况看，对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。 2． 进行SF6密度继电器校验基本原理 密闭容器中的气体压力随温度的变化而变化，通常把20℃时的SF6的相对压力值作为标准值。在现场校验时，一定环境温度下测量到的SF6压力值均要换算到其对应20℃时的等效压力值，从而判断密度继电器的性能。 闭锁回复值校验：在环境温度下，当SF6密度继电器为零压力时，给SF6密度继电器一定的速度缓慢充气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁回复值。 报警回复值校验：继续给SF6密度继电器以一定的速度缓慢充气，当密度继电器的报警继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的报警回复值。 报警值校验：在环境温度下，当SF6密度继电器内压力大于报警回复值时，以一定的速度缓慢放气，当SF6密度继电器的报警继电器动作时，记录当前环境温度下的压力值，并换算成20℃时的等效压力值，这个20度时的等效压力值就是SF6密度继电器的报警值。 闭锁值校验：继续给SF6密度继电器以一定的速度缓慢放气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁值。

SF6密度继电器校验仪 产品特征 1. 密度继电器校验仪采用32位ARM单片机和TI公司的高速信号处理芯片进行检测与控制，集成程度高。机电一体化设计，精 度高，重复性好，可靠性高。 2. 配置了大屏幕中文液晶屏和旋转鼠标（一键飞梭）人机接口，操作简单、界面美观，所有参数及状态一目了然。 3. 自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环 境温度下的压力、环境温度。*解决了SF6气体密度继电器现场校验难的问题。 4. 所有测试过程自动由仪器完成，不用人工干预，避免了繁琐的人工气路调节操作。 5. 汉字报表式打印测试结果，并对试验结果进行智能分析。 6. 能同时存储50次试验结果，并具有掉电数据保护功能，可随时查询和打印以前的试验结果。 7. 校验过程中无需恒温室，可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验。 8. 配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。 9. 校验过程中耗气量极少，不浪费SF6气体，测试成本低，对环境无污染。 10. 具有在线修改系统时钟的功能。 11. 具有在线修改系统压力功能，可以现场修正。 12. 核心元器件采用进口元件，性能可靠。 13. 能同时测试一组报警信号、二组闭锁信号。 14. 本产品为便携式工具，使用方便可靠，是SF6密度继电器校验的*选择。

  产品参数 1. 工作电压：AC220V、50Hz。 2. 仪器功率：50W。 3. 仪器精度：0.2级。 4. 压力显示分辨率：0.001Mpa。 5. 压力校验范围：0～1.0Mpa。 6. 环境温度显示分辨率：0.1℃。 7. 环境温度测量范围：-50℃～150℃。 8. 工作湿度：≤90%RH。 9. 校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁。 10. 显示方式：320×240图形点阵单色液晶屏。 11. 操作方式：旋转鼠标（一键飞梭）输入。 12. 打印机型：高速微型打印机。 13. 打印方式：汉字报表式打印。 14. 存储容量：可同时存储50次试验结果。 15. 外形尺寸：主机： 365mm×300mm×220mm。 16. 附件箱：400mm×370mm×200mm。 17. SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。 18. 仪器重量：8kg。
