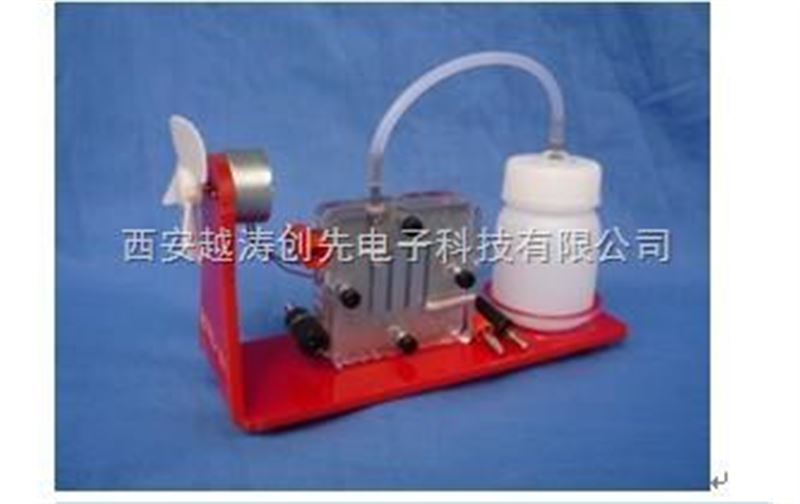

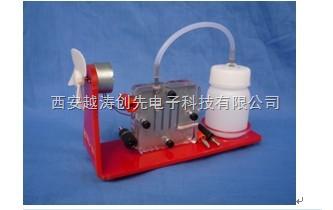

质子交换膜燃料电池演示系统/演示器

质子交换膜燃料电池演示系统/演示器

两个质子交换膜电极，膜电极不小于33mm×33mm 1. 安装说明 A. 太阳能电池，B. PEM电解器，C. 储气罐，D. PEM燃料电池E.风扇，F. 灯 2. 原理说明太阳能 电池通过光照产生电能，产生的电直接通到电解电池上，将水电解生成氢气和氧气，氢气-氧气进入燃料电池，产生电能驱动负载运转。

质子交换膜燃料电池演示系统/演示器    3．操作步骤 1）. 使用螺丝将PEM电解器、PEM燃料电池和储气罐安装在底板上。 2）. 按以下次序将各部件摆放在相应的位置。 3）. 使用软管连接PEM电解器与储气罐。 4）.在储气罐中加入水。PEM电解器将装满水至图中所示位置。蒸馏水水平线 5）. 使用软管连接燃料电池和储气罐。 6）.使用电线连接太阳能电池与PEM电解器（注意正负极性！红连红/黑连黑）。如果极性错误，会损坏PEM电解器。 7）. 使用灯照太阳能电池（灯距太阳能电池板30cm为宜！距离太近可能会因过热损坏太阳能电池板），PEM电解器会慢慢产成气泡。 8）. 几分钟后，使用电线连接燃料电池与风扇（注意正负极性！红连红/黑连黑）。风扇会转动。

     4.安全提示 PEM电解器： 1）. 仅使用蒸馏水或去离子水。 2）. 注意正负极性。 3）. 当使用外部直流电源时，工作电池不能超过0.6A。 4）. 完成实验时，清除电解器中的水。用密封容器贮存电解器。 PEM 燃料电池： 1）.不要对电压输出端施加外部电压，否则会损坏燃料电池。 2）. 用密封容器贮存PEM 燃料电池。其它： 1）. 注意灯至太阳能电池板的距离，尽量距离为30cm。如果距离太近，会因过热损坏太阳能电池板。 2）. 当使用软管连接PEM电解器和PEM燃料电池到储气罐时，应确保所有连接部件和软管不透气。 3）. 不要拆卸PEM电解器和PEM燃料电池，否则可能会造成损坏。注：赠送铝合金仪器箱
