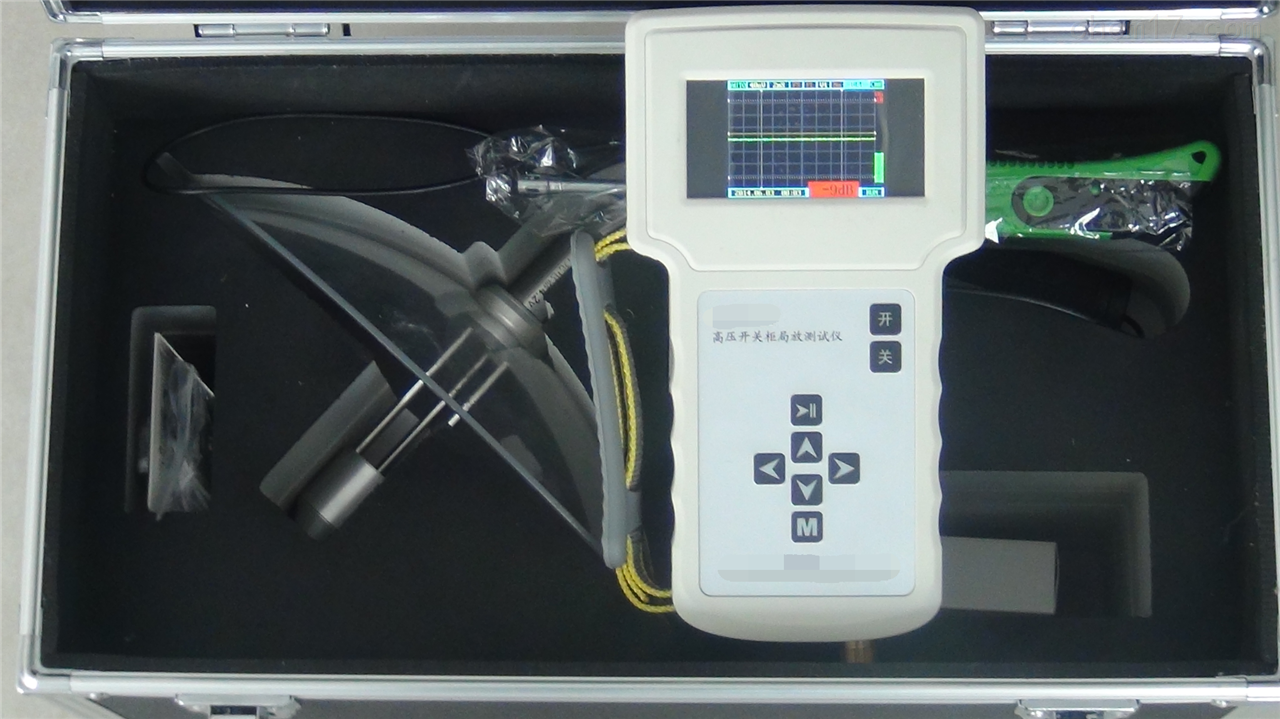

高压开关柜局放测试仪（手持式）

高压开关柜局放测试仪（手持式）：

产品概述

 局部放电发生时，产生超声波、热、光、磁等物理现象，其中超声波会以声源为中心，以球面波形式向周围传播。HN9002型局部放电巡检定位仪用接收局放产生超声波的信号来判断局部放电的存在和位置，并结合实时显示的图像和数据，快速诊断局部放电状况。该定位仪集成了暂态对地电压、超声波两种检测方式。

高压开关柜局放测试仪（手持式）：

功能特点

●  以dBmV为单位，采用暂态地电压（TEV）检测局部放电的大小；

●  采用彩色的液晶屏，显示效果更直观，更友好；

●  增设耳机监听方式，在超声波模式下，可通过耳机实现对局放信号的实时监听；

●  测试数据自动存储，有利于测试记录查阅以及测试数据后续分析；

●  使用方便，体积小，重量轻，便于携带。

高压开关柜局放测试仪（手持式）：

技术指标

主机

显示分辨率： 320X240；

横向灵敏度：50us/Div ~2m s /Div；

垂直灵敏度：4uv/Div ~400uv/Div (超声波)；

            400uv/Div ~40mv/Div（TEV）；

触发模式：  Auto,  Single；

PC连接接口：USB连接；

充电方式：充电器；

数据存储：支持SD卡和USB存储；

操作时间：*充电后每套可使用4至5小时；

工作温度：-10-45℃；

工作湿度：0-90% RH 无凝露；

传感器中心频率：40kHz；

尺寸：主机  245*132*45 mm；抛物面直径：275mm；

重量：1kg（主机） 0.5kg（传感器）；

注：主要针对高压开关柜。
